Hur upptäcks egentligen uttaget?

Anabox Smart använder så kallade Time-of-Flight-sensorer för att upptäcka uttag av mediciner. Dessa sensorer arbetar enligt en enkel men effektiv princip: de sänder ut ljusimpulser och mäter tiden det reflekterade ljuset tar för att återvända till sensorn.

Anabox Smart använder så kallade Time-of-Flight-sensorer, för att upptäcka uttag av mediciner. Dessa sensorer fungerar enligt en enkel men effektiv princip: de sänder ut ljusimpulser och mäter tiden det tar för det reflekterade ljuset att återvända till sensorn. Eftersom ljusets gångtid förändras med avståndet kan sensorn exakt avgöra om en kopp befinner sig i dess synfält eller inte.

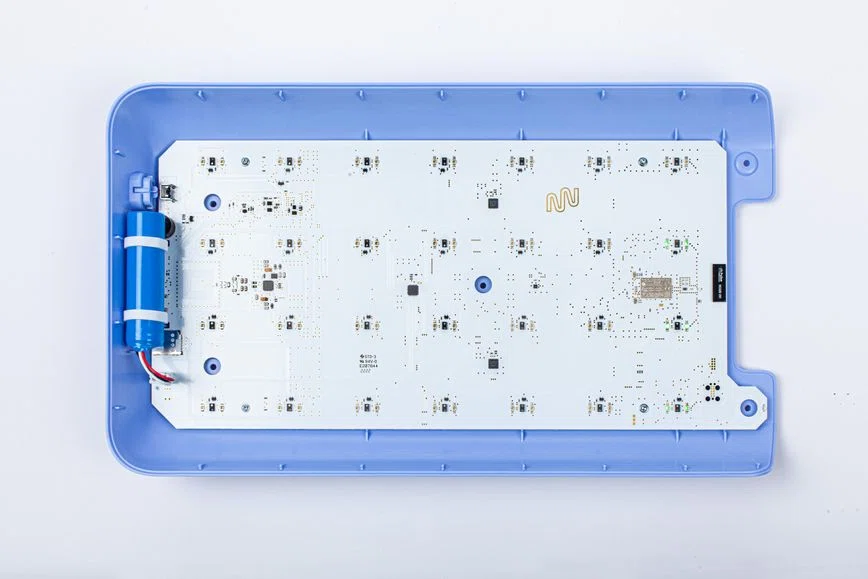

Die Platine mit den SensorenUnterschale mit Elektronik ohne AbdeckungDie Platine mit den Sensoren

Uttaget upptäcks genom att ToF-sensorerna analyserar reflektionerna på medicinkopparna. Om koppen är på plats reflekterar den ljusimpulserna på ett visst sätt.

time-of-flight-Illustration

Så snart koppen tas bort förändras reflektionsmönstret och systemet registrerar uttaget. Denna precisa registrering möjliggör en tillförlitlig övervakning av medicinintaget och hjälper till att upptäcka felaktig användning eller glömda intag.

Beslutet att använda Time-of-Flight-sensorer istället för mekaniska brytare eller andra sensortyper har goda skäl. Mekaniska brytare utsätts för mer slitage eftersom de mekaniskt belastas vid regelbunden användning. Dessutom kan smuts eller avlagringar fastna i brytarmekanismerna, vilket kan påverka funktionen. Den släta ytan på ToF-sensorerna gör systemet däremot särskilt hygieniskt och lätt att torka av – en avgörande fördel i medicinska och vårdmiljöer. Dessutom är ToF-sensorer mer hållbara eftersom de inte kräver direkt fysisk kontakt och därmed är mindre känsliga för slitage.

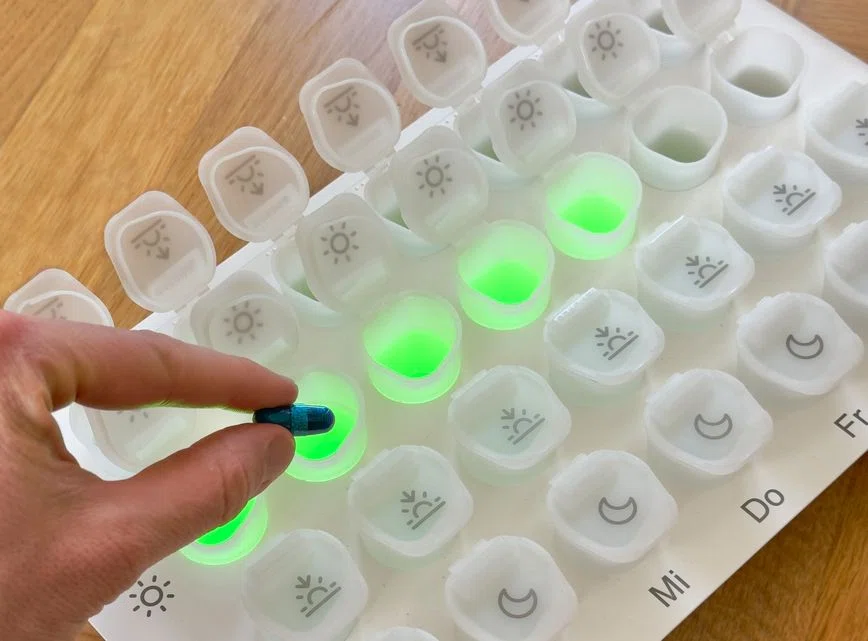

Jede Einnahmezeit kann einzeln aufleuchtenIMG_3082-1Jede Einnahmezeit kann einzeln aufleuchten

För att göra medicinintaget ännu säkrare är en extra LED integrerad. Denna LED ger användaren visuella indikationer och stödjer därmed korrekt intag. Beroende på systemkonfiguration kan LED:en använda olika blinksignaler för att till exempel påminna om ett kommande intag eller bekräfta ett redan utfört uttag.
